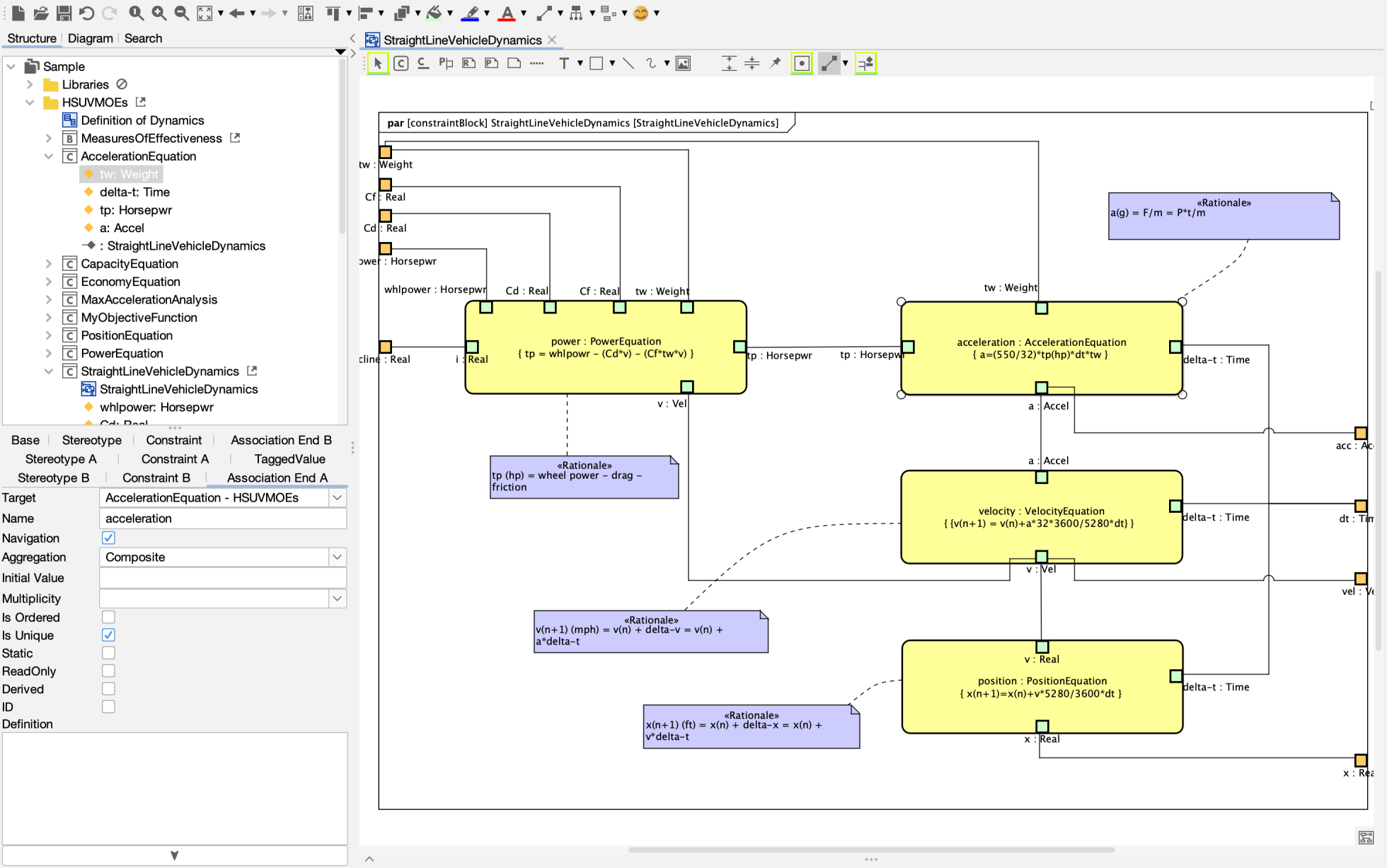

Astah SysML

Tổng quan

Astah SysML phục vụ mô hình hóa hệ thống bằng ngôn ngữ SysML cho các bài toán có thể bao gồm phần cứng, phần mềm, thông tin, nhân sự, quy trình và cơ sở vật chất.

Phạm vi này phù hợp với nhóm kỹ sư cần đặc tả, phân tích, thiết kế và kiểm chứng các hệ thống phức tạp trong cùng một môi trường làm việc. Trọng tâm của phiên bản này nằm ở cách tổ chức giao diện để vẽ sơ đồ SysML trực quan hơn.

Bộ sơ đồ được giữ theo định nghĩa SysML của OMG, giúp nhóm phát triển và kỹ sư hệ thống làm việc trên cùng một ngôn ngữ mô hình hóa khi xây dựng kiến trúc an toàn và phức tạp.

Tính năng nổi bật

• ✓Hỗ trợ Requirement Tables để quản lý dữ liệu yêu cầu trong mô hình.
• ✓Cung cấp Requirement Diagram cho đặc tả và liên kết yêu cầu hệ thống.
• ✓Bao gồm UseCase Diagram để mô tả tác nhân và tương tác nghiệp vụ.
• ✓Triển khai Activity Diagram cho luồng xử lý và hành vi hệ thống.
• ✓Thể hiện trạng thái bằng Statemachine Diagram.
• ✓Mô tả tương tác theo thời gian với Sequence Diagram.
• ✓Tổ chức cấu trúc mô hình bằng Package Diagram.

Ứng dụng thực tế

• Mô hình hóa hệ thống liên ngành gồm cơ khí, điện tử và phần mềm.
• Đặc tả và kiểm chứng hệ thống có cả phần cứng lẫn phần mềm.
• Thu thập ý tưởng bằng Mindmap trước khi chuyển sang requirement chính thức.
• Trao đổi mô hình với hệ sinh thái dùng OMG XMI 2.5 hoặc mdxml.
• Xuất sơ đồ sang định dạng hình ảnh để dùng trong tài liệu kỹ thuật.

Đối tượng sử dụng phù hợp

• Kỹ sư hệ thống
• Kiến trúc sư giải pháp
• Nhóm phát triển phần mềm tham gia mô hình hóa hệ thống
• Nhóm kỹ thuật cơ khí, điện tử và phần mềm cần ngôn ngữ mô hình chung

Thông tin kỹ thuật
