Tổng quan

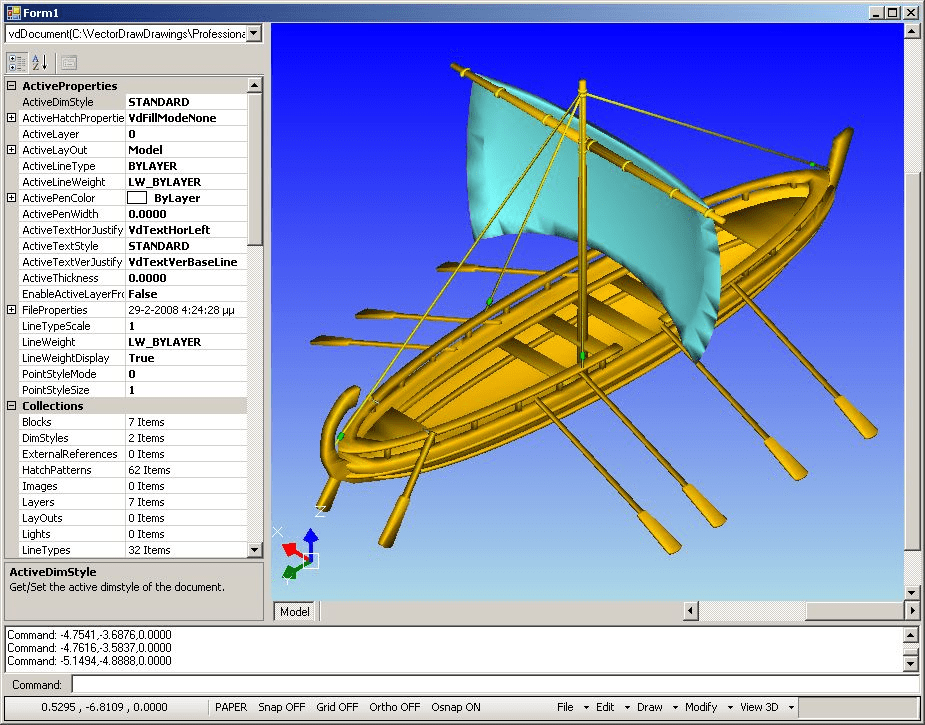

VectorDraw Developer Framework (VDF) (All in one) tập hợp nhiều thành phần phục vụ hiển thị và xử lý đồ họa trong ứng dụng. Graphics engine-library là phần lõi, cho phép trực quan hóa dữ liệu và thao tác với bản vẽ 2D/3D.
Khả năng xử lý của bộ thư viện bao phủ các tác vụ tạo, chỉnh sửa, quản lý, nhập, xuất và in bản vẽ. VDF cũng dùng định dạng VDML dựa trên XML cùng VDCL dạng nén, hỗ trợ custom objects và không phụ thuộc phiên bản component.
Bộ component đồ họa 2D/3D cho.NET, ActiveX và web, hỗ trợ tạo, sửa, nhập xuất, in bản vẽ cùng nhiều định dạng như DWG, DXF, PDF, SVG và IFC.
Tính năng nổi bật

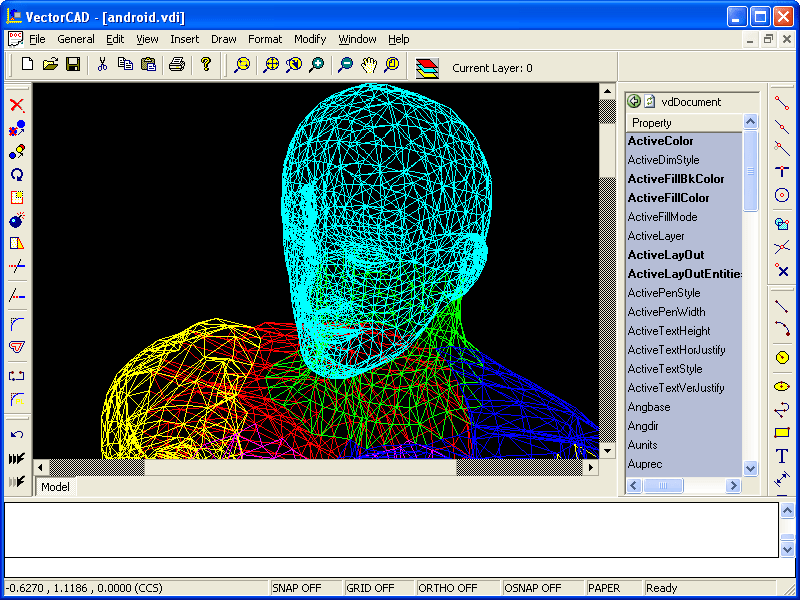

- Tạo và chỉnh sửa bản vẽ 2D và 3D trong ứng dụng.
- Nhập xuất DWG và DXF tới AC1032, tương ứng AutoCAD 2023.
- Làm việc với DGN version 8, SKP tới version 13, OBJ và DAE.
- Xuất native sang PDF và SVG từ engine.
- Sử dụng VDML và VDCL dựa trên XML cho custom objects.
- Khai thác vdFramecontrol, vdScrollableControl và vdBaseControl có giao diện.
- Dùng vdDocumentComponent và vdConverter để xử lý nhiều định dạng tệp.
Ứng dụng thực tế
- Phát triển ứng dụng CAD, viewer hoặc editor cho bản vẽ kỹ thuật.
- Bổ sung import/export bản vẽ và đồ họa vector vào phần mềm doanh nghiệp.
- Xây dựng web application cần hiển thị bản vẽ bằng JavaScript graphics control.

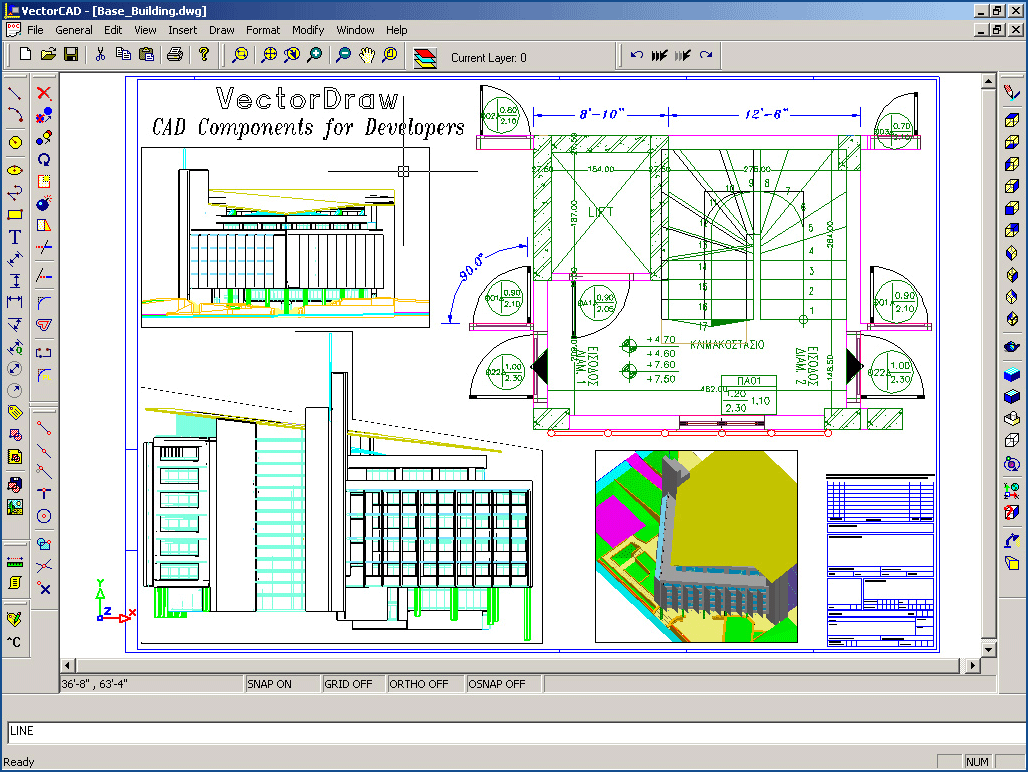

- Tích hợp workflow xử lý IFC trong ứng dụng liên quan đến building design.
- Tạo công cụ render và thao tác mô hình 3D với materials, lights và transparency.
Đối tượng sử dụng phù hợp
- Lập trình viên.NET cần nhúng engine đồ họa vào ứng dụng desktop hoặc web
- Nhóm phát triển phần mềm CAD, BIM, viewer và document workflow
- Technical lead cần một bộ thư viện gộp desktop, web, IFC và rendering
- Đội bảo trì hệ thống cũ cần tương thích với Visual Basic 6.0 hoặc Delphi
Thông tin kỹ thuật
Câu hỏi thường gặp
Phiên bản All in one gồm những thành phần nào?
Gói này kết hợp VectorDraw Developers Framework (VDF), VectorDraw Web Library, VectorDraw IFC Library và VectorDraw Ray Tracing Engine (vdRay).
Có hỗ trợ nền tảng phát triển cũ không?
Có. ActiveX component hoạt động như wrapper cho.NET component để tương thích ngược với Visual Basic 6.0 và Delphi.
Có thể xử lý những định dạng nào?
Danh sách gồm VDML, VDCL, VDS, DWG, DXF, DGN, PDF, SKP, WMF, EMF, LAS, LAZ, BMP, STL, JPG, TIFF, GIF, PNG, TGA, ICO, OBJ, DAE; export-only có DWF, SVG và HPGL.
Có hỗ trợ hiển thị trên web không?
Có. VectorDraw Web Library là JavaScript graphics control dùng trong web pages.
IFC được hỗ trợ ở mức nào?
Thư viện vdIFC hỗ trợ import tới IFC 4 và export IFC4 mặc định hoặc 2x3.
